攻克阻燃ABS表面料花：成因分析與徹底解決方案

?

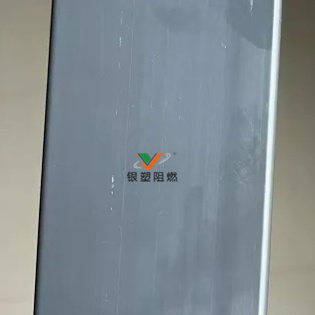

在阻燃ABS的注塑成型過程中，“料花”（又稱銀紋、水花、流紋）是一種常見的質(zhì)量缺陷。它通常表現(xiàn)為產(chǎn)品表面出現(xiàn)銀白色條紋、水波紋或霧狀斑塊，不僅嚴(yán)重影響制品的外觀質(zhì)量，還可能因局部結(jié)構(gòu)疏松而削弱材料的力學(xué)性能和阻燃效果。這一問題的根源在于阻燃ABS的配方中含有溴系、磷系等阻燃劑，這些添加劑在高溫加工條件下穩(wěn)定性較差，容易分解并釋放氣體。當(dāng)這些氣體混入熔融料中卻無法完全排出時(shí)，便會在產(chǎn)品表面形成料花。因此，解決料花問題需要從材料、工藝、模具及設(shè)備等多個(gè)方面進(jìn)行綜合優(yōu)化。

?

一.?材料預(yù)處理：干燥與添加劑的精準(zhǔn)應(yīng)用

阻燃ABS原料具有一定的吸濕性。如果原料含水率過高，在熔融過程中水分會蒸發(fā)為水蒸氣，與阻燃劑分解產(chǎn)生的氣體混合，形成氣泡，最終導(dǎo)致料花的產(chǎn)生。因此，充分干燥是避免料花的關(guān)鍵步驟。建議使用除濕干燥機(jī)，在80-90℃的溫度下烘干2-4小時(shí)，將原料含水率控制在0.02%以下。對于吸濕性較強(qiáng)或存放環(huán)境潮濕的原料，可適當(dāng)延長烘干時(shí)間至4-6小時(shí)。

此外，在原料中添加0.3%-0.5%的消泡劑（如有機(jī)硅類）或流動促進(jìn)劑，可以有效降低熔體表面張力，減少氣體在熔料中的滯留時(shí)間，從而抑制料花的形成。

?

二.?工藝參數(shù)優(yōu)化：溫度與速度的精細(xì)調(diào)控

注塑工藝參數(shù)的精準(zhǔn)控制對于避免阻燃劑分解至關(guān)重要。熔融溫度是影響阻燃劑穩(wěn)定性的關(guān)鍵因素，應(yīng)嚴(yán)格控制在190-230℃范圍內(nèi)。溫度過低會導(dǎo)致熔料塑化不均，增加氣體卷入的風(fēng)險(xiǎn)；而溫度過高則會加速阻燃劑分解，釋放大量氣體。

注射速度也需保持適中，通常建議控制在螺桿轉(zhuǎn)速的30%-60%。過快的注射速度會使熔料在流道內(nèi)受到劇烈剪切，導(dǎo)致局部溫度驟升，引發(fā)阻燃劑分解，同時(shí)卷入過多空氣；而過慢的注射速度可能導(dǎo)致熔料在流動過程中提前冷卻，氣體難以排出。

模具溫度建議提升至60-80℃。較高的模溫可以減緩熔料冷卻速度，使熔體內(nèi)的氣體有更充足的時(shí)間通過排氣系統(tǒng)排出，同時(shí)減少熔料與模具表面的溫差，避免因快速冷卻形成表面霧狀斑紋。

?

三.?模具結(jié)構(gòu)改進(jìn)：優(yōu)化排氣與流道設(shè)計(jì)

模具結(jié)構(gòu)的合理性直接影響氣體排出效率。如果型腔或流道內(nèi)存在氣體滯留死角，極易在對應(yīng)位置形成料花。因此，需在分型面、澆口附近及復(fù)雜結(jié)構(gòu)處增設(shè)排氣槽，槽深建議控制在0.02-0.05mm（根據(jù)材料流動性調(diào)整），以確保氣體順暢排出而不出現(xiàn)溢邊。同時(shí)，頂針與模板的配合間隙可適當(dāng)放寬至0.03-0.05mm，以輔助排氣。

澆口和流道設(shè)計(jì)需避免急彎、狹窄段等易產(chǎn)生高剪切的結(jié)構(gòu)?？蓪部诔叽鐢U(kuò)大10%-20%（例如圓形澆口直徑從1.5mm增至1.8mm），并采用圓弧過渡替代直角轉(zhuǎn)彎，以減少熔料流動阻力與剪切應(yīng)力，降低阻燃劑因局部過熱而分解的概率。

?

四.?設(shè)備維護(hù)：定期清理與預(yù)防污染

設(shè)備的定期維護(hù)是確保注塑質(zhì)量的重要環(huán)節(jié)。螺桿和料筒內(nèi)的殘留物料如果長期未清理，會在高溫下逐漸分解碳化。這些殘留物混入新料后，不僅可能引發(fā)阻燃劑二次分解，還可能形成雜質(zhì)性料花。因此，建議每生產(chǎn)8-12小時(shí)或更換原料時(shí)，用清潔料（如PE或?qū)Ｓ们逑戳希β輻U和料筒進(jìn)行徹底清洗，重點(diǎn)清理螺棱間隙、止逆環(huán)及射嘴等易積料的死角，確保設(shè)備內(nèi)部無殘留污染物。

?

五.?總結(jié)與展望：廣州銀塑阻燃公司的創(chuàng)新解決方案

通過材料預(yù)處理、工藝優(yōu)化、模具改進(jìn)與設(shè)備維護(hù)的協(xié)同措施，可以有效減少阻燃ABS注塑過程中氣體的產(chǎn)生與滯留，從根源上解決料花問題，保障產(chǎn)品外觀與性能的穩(wěn)定性。在這一領(lǐng)域，廣州銀塑阻燃公司推出的ABS阻燃劑ABS-P-20M和磷氮系阻燃劑PAADP-20等產(chǎn)品，為ABS材料的阻燃改性提供了創(chuàng)新解決方案。這些阻燃劑不僅能夠顯著提升ABS材料的阻燃性能，還能在加工過程中減少分解與氣體釋放，進(jìn)一步降低料花等缺陷的發(fā)生概率，助力企業(yè)生產(chǎn)高質(zhì)量的阻燃ABS制品。
