ABS阻燃技術(shù)深入探索：阻燃劑的選擇與應用策略

?

ABS樹脂，這一由丙烯腈（A）、丁二烯（B）和苯乙烯（S）三種單體共聚而成的高分子材料，是介于通用塑料與工程塑料之間的熱塑性聚合物。其獨特的性能，如出色的耐沖擊性、耐熱性、耐低溫性、耐化學品性，以及易于加工成型和優(yōu)異的表面光澤，使得ABS樹脂在汽車制造、電子電器、紡織、家居用品以及建筑材料等多個領域都擁有廣泛的應用。隨著ABS樹脂應用領域的不斷擴展，對其阻燃性能的要求也日益提高。

在此背景下，深入探討ABS阻燃技術(shù)的重要性，了解改善ABS阻燃性能的有效方法，以及篩選合適的阻燃劑類型，成為行業(yè)關注的焦點。本文將為您詳細解讀ABS阻燃技術(shù)的核心要點。

?

ABS阻燃技術(shù)的迫切需求

在現(xiàn)代生活和工業(yè)生產(chǎn)中，高分子材料因其獨特的性能而備受青睞。然而，隨著高分子材料應用范圍的擴大，其阻燃性能的重要性也日益凸顯。在我國，對于高分子材料的阻燃化要求已經(jīng)變得越來越迫切。

ABS樹脂，作為一種可燃性材料，其氧指數(shù)僅為22%，在燃燒時速度快且煙霧量大。這不僅對人員安全構(gòu)成威脅，還可能對環(huán)境造成污染。因此，提高ABS樹脂的阻燃性能成為一項重要的科研任務。然而，單獨使用ABS樹脂時，其阻燃性能較差，無法滿足實際應用中的需求。為了改善ABS的阻燃效果，通常需要添加阻燃劑。但值得注意的是，阻燃劑的添加往往會對ABS的物理力學性能產(chǎn)生負面影響，尤其是制品的沖擊性能會大幅下降。同時，阻燃劑的價格通常是ABS的2~3倍，這無疑增加了制品的成本。

?

改善ABS阻燃性能的策略

針對ABS阻燃性能的挑戰(zhàn)，科研人員和工程師們提出了多種改善策略。這些策略主要包括改變ABS共聚物的組分、混合高阻燃性樹脂、添加無機阻燃劑和有機阻燃劑等。

1.改變ABS共聚物的組分：一種方法是加入反丁烯二酸酯或三溴苯乙烯作為第四單體，與苯乙烯、丁二烯、丙烯腈進行共聚合，得到四組分阻燃共聚物。這種方法具有阻燃持久性好的優(yōu)點，但需要在ABS聚合過程中加入，工藝復雜且成本高，因此在實際應用中較少采用。

2.混合高阻燃性樹脂：另一種方法是通過混合高阻燃性樹脂（如PVC、CPE等）來提高ABS的阻燃性能。然而，這種方法需要加入大量高阻燃性樹脂才能有效，這會對ABS的固有性能產(chǎn)生較大影響。

3.添加無機阻燃劑：無機阻燃劑如氫氧化鋁（Al(OH)?）、氫氧化鎂（Mg(OH)?）和三氧化鉬（MoO?）等也是改善ABS阻燃性能的有效手段。但這些阻燃劑需要大量添加（通常需要60份以上）才能產(chǎn)生明顯的阻燃效果，這會導致聚合物的力學性能和加工性能顯著下降，從而失去使用價值。

4.添加有機阻燃劑：有機阻燃劑如鹵素化合物和磷類阻燃劑等則具有添加量較少、阻燃效果好的優(yōu)點。然而，這些阻燃劑也存在耐候性差、價格昂貴以及燃燒時冒黑煙的問題。

為了平衡阻燃效果和成本，目前大多采用綜合后三項添加型阻燃方法，以制備各項性能都較佳的低煙阻燃ABS體系。這種方法通過精心篩選和配比阻燃劑，可以在保證阻燃性能的同時，盡量降低對ABS物理力學性能的影響，并控制成本。

?

ABS阻燃劑的選擇與應用

在ABS阻燃技術(shù)中，阻燃劑的選擇至關重要。根據(jù)阻燃劑的化學組成和性能特點，可以將其分為有鹵阻燃劑和無鹵阻燃劑兩大類。

有鹵阻燃劑

有鹵阻燃劑主要指溴系阻燃劑，它們具有阻燃效率高、用量少、價格適中等優(yōu)點。然而，部分溴系阻燃劑不符合RoHS禁令，屬于非環(huán)保產(chǎn)品，現(xiàn)已被禁用。以下是對幾種常見溴系阻燃劑的詳細介紹：

1.多溴二苯醚類：多溴二苯醚類阻燃劑包括八溴二苯醚和十溴二苯醚等。這類阻燃劑效率高、用量少，且產(chǎn)品具有良好的力學性能。然而，由于它們不符合RoHS禁令，現(xiàn)已被禁止使用。

2.十溴二苯乙烷（DBDPE）：DBDPE是一種不含游離溴的溴系阻燃劑，燃燒時不產(chǎn)生多溴聯(lián)苯類及多溴聯(lián)苯醚類等RoHS禁令嚴禁使用的物質(zhì)。其成本與十溴二苯醚相當，且安全性評估表明，DBDPE屬于低毒、無刺激性阻燃劑，對眾多體內(nèi)遺傳基因的作用呈陰性，重復劑量毒性也很低。因此，DBDPE可以作為多溴二苯醚類的替代品，用于ABS的阻燃處理。

3.銻系阻燃劑：銻系阻燃劑是一種重要的阻燃增效劑，可單獨使用亦可復合使用。尤其是在與鹵系阻燃劑并用時，可大大提高鹵系阻燃劑的效能。其主要品種有氧化銻（Sb?O?）、五氧化二銻（Sb?O?）及銻酸鈉（NaSbO??1/4H?O）等。

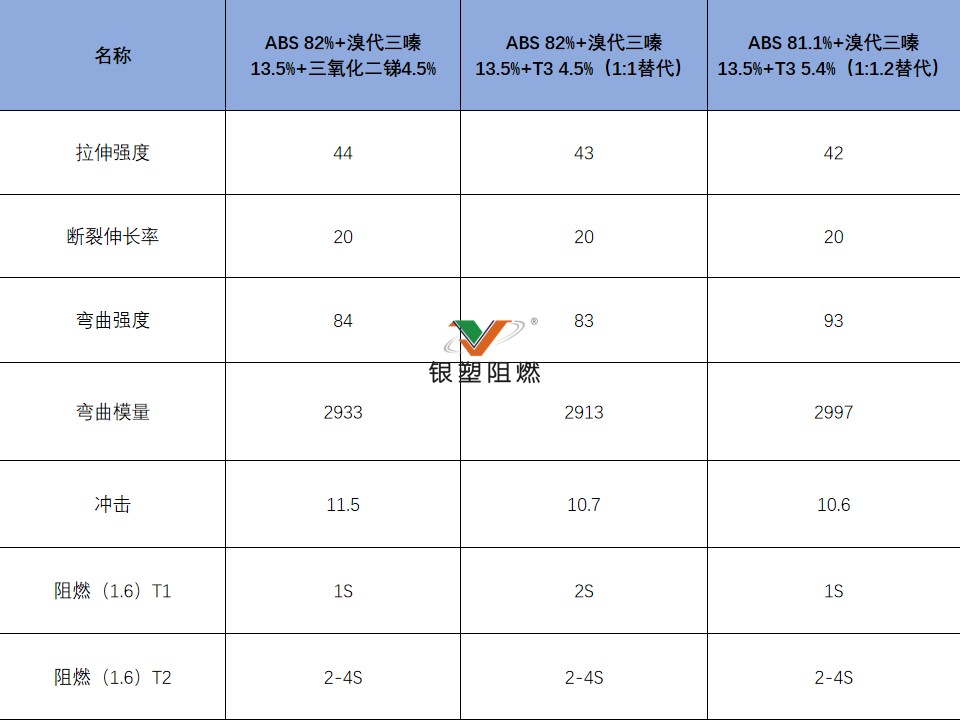

銀塑阻燃公司研發(fā)的三氧化二銻替代劑T3，也可完全替代三氧化二銻，應用于ABS中。添加量為原來三氧化二銻的1.2倍。

?

4.溴化環(huán)氧樹脂：溴化環(huán)氧樹脂是由四溴雙酚A合成的環(huán)氧樹脂，具有優(yōu)良的熔融流動性、較高的阻燃效率、優(yōu)異的熱穩(wěn)定性和光穩(wěn)定性。同時，它還具有良好的物理力學性能，是一種理想的ABS阻燃劑。

5.溴代三嗪：溴代三嗪是一種新型的阻燃劑，具有溴/氮協(xié)同作用。它主要用于阻燃ABS、PBT、PC/ABS、HIPS等塑料制品。溴代三嗪具有良好的熱穩(wěn)定性和電氣性能，抗紫外線輻射和耐光性能優(yōu)越，阻燃效果好，應用廣泛。

?

無鹵阻燃劑

隨著環(huán)保意識的提高和RoHS禁令的推行，無鹵阻燃劑逐漸受到關注。

1.?氫氧化鋁和氫氧化鎂：這兩種無機填充材料作為阻燃劑，以其無鹵素、無毒性、減少煙霧和成本效益而受到青睞。它們的阻燃作用原理相似，主要通過凝聚相阻燃（在高溫條件下，氫氧化鋁在ABS材料表面形成一層保護層，隔絕氧氣，降低材料的可燃性，減少可燃氣體的釋放；氫氧化鎂/ABS復合材料在燃燒時，表面形成致密的炭層，隔絕熱量和分解產(chǎn)物的擴散，起到隔熱和隔質(zhì)的效果，有效降低材料的熱釋放速率，延緩燃燒過程）和冷卻作用（阻燃劑通過吸熱脫水、相變、分解等吸熱反應，降低材料表面和燃燒區(qū)域的溫度，防止熱降解，減少可燃氣體的釋放，破壞持續(xù)燃燒的條件）。然而，單獨使用時需要較大添加量，可能會顯著影響樹脂的機械性能，因此通常不作為主要阻燃劑。

2.紅磷阻燃劑：這種阻燃劑僅含有磷元素，其阻燃效率優(yōu)于其他含磷阻燃劑。其阻燃作用主要通過凝聚相阻燃實現(xiàn)，即在高溫下在ABS表面形成保護層，隔絕氧氣，阻止熱量傳遞，降低可燃氣體的釋放，實現(xiàn)阻燃效果。

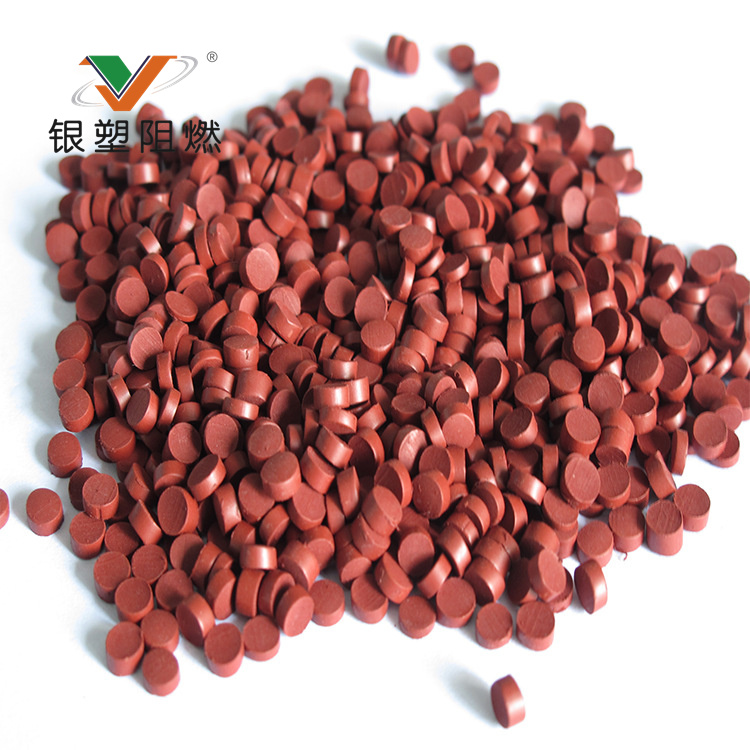

如銀塑阻燃公司針對ABS專門研發(fā)的紅磷母粒， ABS-P-20M, 添加量約20%，可以達到UL94-V0, 高效無鹵阻燃的效果?？偟淖枞汲杀具h低于鹵素阻燃劑的成本。

3.磷氮復合阻燃劑：含氮阻燃劑主要通過分解過程中產(chǎn)生的氮氣等不燃性氣體來稀釋可燃性氣體或覆蓋材料表面，實現(xiàn)阻燃效果。常見的含氮阻燃劑包括三聚氰胺、三聚氰胺氰尿酸鹽（MCA）、三聚氰胺焦磷酸鹽等。

以磷和氮為主要成分的膨脹型阻燃劑在ABS無鹵阻燃中表現(xiàn)突出，磷化合物與氮化合物結(jié)合后形成的磷-氮阻燃劑，由于氮化合物受熱后釋放的N2、CO2、NH3、H2O等氣體不易燃燒，阻斷了氧氣供應，實現(xiàn)了阻燃增效和協(xié)同作用。

?

ABS阻燃劑的未來發(fā)展方向可以從以下幾個角度進行分析：

1. 環(huán)保與低毒性：盡管鹵素阻燃劑目前仍是市場上的主流產(chǎn)品，但考慮到它們在燃燒時可能釋放有毒和腐蝕性物質(zhì)，市場對無鹵、環(huán)境友好型阻燃劑的需求正在上升。

2. 高效率與多功能性：研究和開發(fā)高效率、多功能的阻燃劑是行業(yè)的一個重要趨勢。這類阻燃劑能夠在不犧牲基材的物理和機械性能的前提下，減少環(huán)境污染和成本。

3. 納米技術(shù)與微膠囊化：隨著納米技術(shù)和微膠囊技術(shù)的進步，無機阻燃劑的表面改性和超細化處理成為可能。這些技術(shù)有助于改善無機阻燃劑的阻燃性能，減少其添加量，并通過超細化、表面改性、大分子鍵合等方法進行性能提升。

4. 復配技術(shù)：在某些產(chǎn)品中，通過使用磷元素替代鹵素，實現(xiàn)體積膨脹阻燃效果。這種復合材料在添加了特定的阻燃劑后，能夠在表面形成一層穩(wěn)定的炭化層，這層炭化層能夠隔熱、減少氧氣進入、防止熔融聚合物滴落，同時減少煙霧和有機物質(zhì)的排放，對材料提供保護。此外，這種母料還具有良好的高溫穩(wěn)定性、易加工性和著色性能。

隨著家電和汽車行業(yè)的快速增長，中國對ABS樹脂的需求不斷上升，對ABS的環(huán)保和阻燃性能的要求也越來越高。因此，開發(fā)性能卓越的新型阻燃劑不僅是阻燃材料研究的關鍵任務，也是ABS行業(yè)的重要發(fā)展方向。
